蒸汽疏水閥排出的凝結水回收作鍋爐給水，或就地在工藝上利用等較為合算。因此，有些節能工作人員有個很好的愿望，希望素汽疏水調能將凝結水直接排放到鍋爐房的高位或地下水箱中。這就牽涉到一個蒸汽疏水閥的背壓和管路系統的安排問題。

從蒸汽疏水閥到鍋爐房，一般總有一段距離，管路有摩擦、局部阻力，如果是排放到高位水箱，還須計入水箱高度的位差壓頭，兩者加起來才是蒸汽疏水閥的背壓。 若一只蒸汽疏水調進水口的凝結水壓力較高，蒸汽疏水閥的背壓率又較大，蒸汽疏水閥進、出兩端有一定且足夠的壓差，是可以把凝結水排放到鍋爐房回水箱的。不過蒸汽疏水閥因背壓高了，排水量要受到一定影響。但是生產車間有許多素汽疏水閥，不可能每只蒸汽疏水閥各接一根凝結水排放管到鍋爐房。一般是設置凝結水總集水管，把生產車間的所有蒸汽疏水閥的排水管都接到這根總集水管上。然后，由總集水管把凝結水輸送到鍋爐房回水箱。這種凝結水輸送方式，如集水管不是足夠大，有時會因幾只蒸汽疏水閥出口壓力高于其它幾只，因此，會產生干擾作用，出口壓力小的蒸汽疏水閥一時間會排不出水，或排水量減少，影響用汽設備的溫度。所以大多數廠是將生產車問內蒸汽疏水閥排出的凝結水順地勢自流集中到生產車間附近的地下水箱中，再用高心水泵將凝結水泵送到鍋爐房回水箱中。這種開放式凝結水回收方式存在一個問題，即凝結水箱中水溫接近90℃，一般離心清水泵的工作溫度小于80℃，有的廠設法把離心水泵裝于地面以下，水泵軸線低于凝結水箱底1~1.5米處?；虿捎孟虻叵履Y(jié)水箱摻入軟水或自來水的辦法來降低水溫，以適應高心水泵的工作。

把離心水泵置于地面以下，在工程上比較復雜，投資也大，檢修也不方便。現在有些資料介紹一種安全吸水器，可將離心泵放在地面上，離心泵從裝于地下水箱頂上的安全吸水器中吸水送凝結水到鍋爐房。但凝結水溫不宜超過90℃。安全吸水器的具體尺寸及管系圖如下:

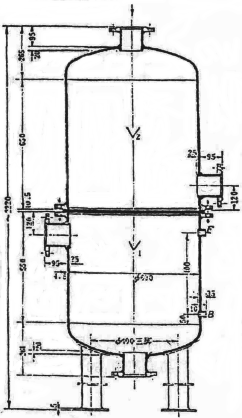

圖1 安全吸水器圖

安全吸水器的工作原理是在離心水泵前后各加一個容器 V1及 V2，且V1弱等于V2，而V1的容積不小于吸水管容積的三倍。當水泵啟動時，V1中逐漸抽空，水箱中水受大氣壓力經吸水管而連續進入 V1容器中。當水泵停止時，V2中的水倒灌到V1及吸水管中，使之保持在滿水狀態，以備下次水泵啟動時用。

圖2 安全吸水器接管系統圖

1-凝結水累；2-凝結水箱；3-安全吸水器

這種設備企業可以自制。V1及V2可以是一個立式容器分上下兩格，也可以用兩個相等容積的容器上下布置。 這樣可以節省一點投資。
