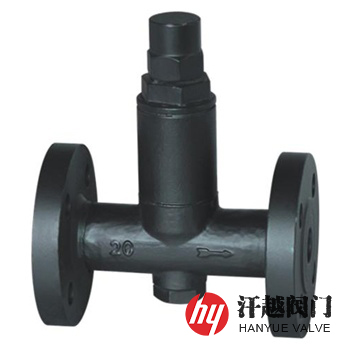

CS44F液體膨脹式蒸汽疏水閥產品概述
CS44H、CS44F液體膨脹式蒸汽疏水閥的開啟和關閉動作由一內部充滿感溫介質的波紋管元件所控制，當用汽設備啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥芯在彈簧的彈力下處于開啟位置，此時可以排出空氣和冷凝水，當流入閥內流體溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥芯向關閉方向移動，在冷凝水達到飽和溫度之前，蒸汽疏水閥完全關閉，阻止蒸汽的流出。該閥設有調整螺栓，可根據需要調節使用溫度，一般過冷度調整范圍低于飽和溫度15℃~40℃。本產品背壓率大于70%，不怕凍，體積小，任意位置都可安裝，能排不凝結氣體，內件全部采用不銹鋼，耐蝕性強，使用時間長。
CS44F液體膨脹式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 波 紋 管 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
4 | 調節螺栓 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
5 | 閥 座 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
6 | 閥 芯 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
7 | 過 濾 網 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
8 | 彈 簧 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
9 | 底部螺蓋 | A105 | A182 304 | A182 304 | A182 316 | A182 316L |
CS44F液體膨脹式蒸汽疏水閥性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
排水溫度 | 可在80℃~100℃之間調節 | ||||
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | ||||
檢驗試驗 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
CS44F液體膨脹式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸 | 參考重量 KG | |||
L | H1 | H2 | W | |||
10 ~ 40 (Class150)20 | 15 | 150 | 24.5 | 165 | 42 | — |
20 | 150 | 24.5 | 165 | 42 | — | |
25 | 160 | 24.5 | 165 | 46 | — | |
32 | 210 | 143 | 31 | 61 | — | |
40 | 230 | 147 | 35 | 61 | — | |
50 | 230 | 151 | 39 | 61 | — | |
CS44F液體膨脹式蒸汽疏水閥結構圖
本產品開始運行時，正常情況下是先排出空氣，然后再排凝結水，如果出現連續不斷排出汽泡現象時，可向順時針方向緩緩旋動調節螺釘，直到汽泡消失，再鎖緊螺釘，需調節排水溫度時，可順時針旋動調節螺栓，閥開度減小，排水溫度下降，反之，排水溫度上升。
