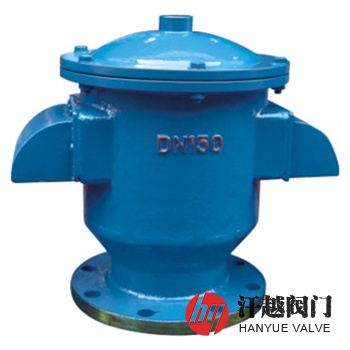

HXF1雙向阻火呼吸閥產品概述
HXF1雙向阻火呼吸閥是一種聚阻火器與呼吸閥的雙重功能于一體的安全設備，主要安裝在固定儲罐或油罐頂部的通氣通風裝置上，起減少油品蒸發損耗，保持罐內壓力平衡，防止罐內超壓或真空使罐體遭到破壞，同時阻止外界火焰?zhèn)魅氲淖饔谩．?dāng)儲罐介質的壓力在其控制操作壓力范圍之內時，閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，達到閥的操作正壓時，呼氣閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；當罐內氣體空間的壓力下降，達到閥的操作負壓時，罐外的大氣將頂開吸氣閥的負壓閥盤，使罐內的壓力不在繼續下降。本產品采用雙嘴結構，具有通風量大，泄漏量小，耐腐蝕等特點。
HXF1雙向阻火呼吸閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 罩 | WCB | CF8 | CF3 | CF8M | CF3M |
4 | 導 桿 | 304 | 304 | 304L | 316 | 316L |
5 | 閥 座 | 304 | 304 | 304L | 316 | 316L |
6 | 閥 盤 | 304 | 304 | 304L | 316 | 316L |
7 | 阻 火 層 | 304 | 304 | 304L | 316 | 316L |
8 | 密 封 件 | PTFE | PTFE | PTFE | PTFE | PTFE |
HXF1雙向阻火呼吸閥技術規范
呼吸閥開啟壓力等級代號 | A | B | C | D | E |
呼吸閥開啟壓力ps(Pa) | +355，-295 | +665，-295 | +980，-295 | +1375，-295 | +1765，-295 |
設計制造 | SY/T 0511.1-2010 石油儲罐附件 第1部分：呼吸閥 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | SY/T 0511.1-2010 石油儲罐附件 第1部分：呼吸閥 | ||||
操作溫度 | -30℃ ~ 60℃ | ||||
HXF1雙向阻火呼吸閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | ||||||
L | H | D | D1 | D2 | C-f | n-d | ||
1.0 | 50 | 300 | 350 | 165 | 125 | 102 | 18-2 | 4-?18 |
80 | 450 | 500 | 200 | 160 | 138 | 20-2 | 8-?18 | |
100 | 450 | 500 | 220 | 180 | 158 | 20-2 | 8-?18 | |
150 | 650 | 600 | 285 | 240 | 212 | 22-2 | 8-?22 | |
200 | 850 | 700 | 340 | 295 | 268 | 24-2 | 8-?22 | |
250 | 1000 | 820 | 395 | 350 | 320 | 26-2 | 12-?22 | |
300 | 1100 | 900 | 445 | 400 | 370 | 26-2 | 12-?22 | |
400 | 1250 | 1020 | 565 | 515 | 482 | 26-2 | 16-?26 | |
注：以上為HG/T 20592-2009標準PN10整體鋼制管法蘭尺寸。 | ||||||||
HXF1雙向阻火呼吸閥結構圖
如果你需訂購我廠呼吸閥產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱通徑、公稱壓力、開啟壓力、通氣量、閥體和內件材質、法蘭標準等，如有其他技術要求，咨詢時請?jiān)敿?xì)說明。
