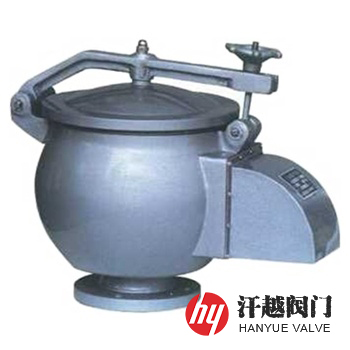

全天候快開式呼吸閥產品概述
HXF-88全天候快開式呼吸閥閥體和閥蓋的連接方式采用的是打開方便快捷，便于快速拆卸的手輪旋轉壓緊結構設計，其一般水平安裝在儲罐頂部，利用閥盤的重量來控制油罐的呼氣正壓和吸氣負壓，當外液輸入罐內使壓力超過規定值時，它能把一部分氣體排入大氣，當罐內液體往外輸出時能把罐外空氣吸入罐內，使系統壓力不超過允許值，從而保證儲罐不因內部壓力過高或出現真空而發生事故，如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏。該閥不僅能維持儲罐氣壓平衡，保護儲罐在受超壓或真空時免遭破壞，而且能減少罐內介質蒸發損耗。本產品是原油、汽油、煤油、輕柴油、芳烴及其他輕質油品儲罐上不可缺少的主要設備，具有呼吸性能可靠穩定，重量輕，維修方便等特點。
全天候快開式呼吸閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | ZAlsi7Mg | CF8 | CF8M | CF3M |
2 | 閥 蓋 | WCB | ZAlsi7Mg | CF8 | CF8M | CF3M |
3 | 閥 罩 | WCB | ZAlsi7Mg | CF8 | CF8M | CF3M |
4 | 導 桿 | 304 | 304 | 304 | 316 | 316L |
5 | 閥 座 | CF8 | ZAlsi7Mg | CF8 | CF8M | CF3M |
6 | 閥 盤 | 304 | 304 | 304 | 316 | 316L |
7 | 阻 火 層 | 304 | 304 | 304 | 316 | 316L |
8 | 密 封 件 | PTFE | PTFE | PTFE | PTFE | PTFE |
全天候快開式呼吸閥技術規范
呼吸閥開啟壓力等級代號 | A | B | C | D | E |
呼吸閥開啟壓力ps(Pa) | +355，-295 | +665，-295 | +980，-295 | +1375，-295 | +1765，-295 |
設計制造 | SY/T 0511.1-2010 石油儲罐附件 第1部分：呼吸閥 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | SY/T 0511.1-2010 石油儲罐附件 第1部分：呼吸閥 | ||||
操作溫度 | -30℃ ~ 60℃ | ||||
全天候快開式呼吸閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | ||||||
L | H | D | D1 | D2 | C-f | n-d | ||
0.6 | 50 | 330 | 270 | 140 | 110 | 90 | 14-2 | 4-?14 |
80 | 490 | 400 | 190 | 150 | 128 | 16-2 | 4-?18 | |
100 | 490 | 400 | 210 | 170 | 148 | 16-2 | 4-?18 | |
150 | 610 | 500 | 265 | 225 | 202 | 18-2 | 8-?18 | |
200 | 700 | 570 | 320 | 280 | 258 | 20-2 | 8-?18 | |
250 | 900 | 720 | 375 | 335 | 312 | 22-2 | 12-?18 | |
注：以上為HG/T 20592-2009標準PN6整體鋼制管法蘭尺寸。 | ||||||||

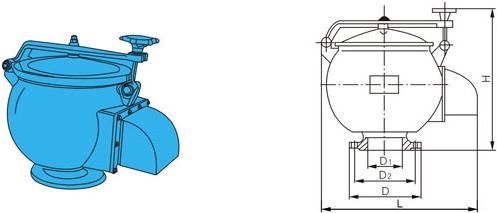

全天候快開式呼吸閥結構圖
如果你需訂購我廠呼吸閥產品，咨詢時煩請?zhí)峁┬吞枖?shù)據，公稱通徑、公稱壓力、開啟壓力、通氣量、閥體材質、法蘭標準等，本產品有HXF-88A標準型和HXF-88B防凍型兩種，如有其他技術要求，咨詢時請詳細說明。
