高壓鍛鋼球閥產品概述

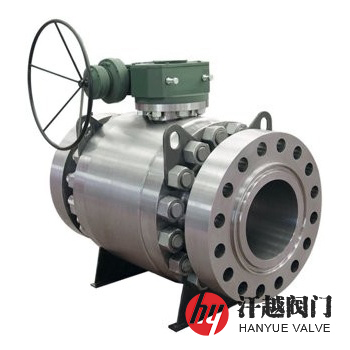

高壓鍛鋼球閥是一種主體部件采用鍛壓成型方法鍛制出來的鍛件毛坯加工而成，能在高壓下輸送各種介質或調節流量的流體管路控制裝置，其有浮動球和固定球兩種結構形式，其中固定球閥工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以它的轉矩小、閥座變形小，密封性能穩定、使用壽命長，特適于高壓、大口徑場合，而彈簧預閥座組件，具有自緊特性，實現上游密封，此閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，它的大樞軸結構保證在高壓下準確的球體中心位置，保障了閥門良好的操作性能。該閥強度、安全性、耐惡劣環境性等，在設計時都進行了考慮，適用于長輸管線和一般工業管道。本產品適合安裝在石油、石化和天然氣工業管線輸送系統中用于對高壓管路介質的流通、截斷或者流量調節。
高壓鍛鋼球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
2 | 連 接 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
3 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
6 | 固 定 軸 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
7 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | ||||
8 | 填料壓板 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
9 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
10 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
高壓鍛鋼球閥性能規范
公稱壓力Class | 600 | 800 | 900 | 1500 | 2500 |
殼體試驗壓力(MPa) | 16.5 | 21.0 | 22.5 | 39.0 | 63.0 |
液體高壓密封試驗壓力(MPa) | 12.1 | 15.4 | 16.5 | 28.6 | 46.2 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | ||||
結構長度 | GB/T 12221、API 6D、ASME B16.10 | ||||
連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | JB/T 9092、GB/T 26480、API 6D、API 598 | ||||
高壓鍛鋼球閥外形尺寸
公稱壓力 Class | 公稱尺寸 NPS | 尺寸 | |||||
d | L(RF) | L(BW) | L(RTJ) | H1 | H2 | ||
600 | 2 | 49 | 292 | 292 | 295 | 110 | 180 |
3 | 74 | 356 | 356 | 359 | 120 | 200 | |
4 | 100 | 432 | 432 | 435 | 140 | 210 | |
6 | 150 | 559 | 559 | 562 | 185 | 290 | |
8 | 201 | 660 | 660 | 664 | 220 | 320 | |
10 | 252 | 787 | 787 | 791 | 270 | 380 | |
12 | 303 | 838 | 838 | 841 | 310 | 430 | |
14 | 334 | 889 | 889 | 892 | 345 | 450 | |
16 | 385 | 991 | 991 | 994 | 410 | 550 | |
18 | 436 | 1092 | 1092 | 1095 | 440 | 580 | |
20 | 487 | 1194 | 1194 | 1200 | 480 | 630 | |
24 | 589 | 1397 | 1397 | 1407 | 700 | 850 | |
900 | 2 | 49 | 368 | 368 | 371 | 135 | 190 |
3 | 74 | 381 | 381 | 384 | 158 | 200 | |
4 | 100 | 457 | 457 | 460 | 190 | 230 | |
6 | 150 | 610 | 610 | 613 | 200 | 300 | |
8 | 201 | 737 | 737 | 740 | 250 | 375 | |
10 | 252 | 838 | 838 | 841 | 285 | 420 | |
12 | 303 | 965 | 965 | 968 | 350 | 460 | |
14 | 322 | 1029 | 1029 | 1038 | 400 | 530 | |
16 | 373 | 1130 | 1130 | 1140 | 480 | 600 | |
18 | 423 | 1219 | 1219 | 1232 | 530 | 640 | |
20 | 471 | 1321 | 1321 | 1334 | 580 | 700 | |
24 | 570 | 1549 | 1549 | 1568 | 810 | 965 | |
1500 | 2 | 49 | 368 | 368 | 371 | 140 | 200 |
3 | 74 | 470 | 470 | 473 | 160 | 220 | |
4 | 100 | 546 | 546 | 549 | 200 | 250 | |
6 | 144 | 705 | 705 | 711 | 210 | 320 | |
8 | 192 | 832 | 832 | 841 | 260 | 400 | |
10 | 239 | 991 | 991 | 1000 | 300 | 450 | |
12 | 287 | 1130 | 1130 | 1146 | 365 | 490 | |
14 | 315 | 1257 | 1257 | 1276 | 420 | 560 | |
16 | 360 | 1384 | 1384 | 1407 | 500 | 640 | |
18 | 406 | 1537 | 1537 | 1559 | — | — | |
20 | 454 | 1664 | 1664 | 1686 | 600 | 790 | |
2500 | 2 | 42 | 451 | 451 | 454 | 120 | 178 |
3 | 62 | 578 | 578 | 584 | 149 | 206 | |
4 | 87 | 673 | 673 | 683 | 180 | 258 | |
6 | 131 | 914 | 914 | 927 | 275 | 341 | |
8 | 179 | 1022 | 1022 | 1038 | 335 | 420 | |
10 | 223 | 1270 | 1270 | 1292 | 432 | 540 | |
12 | 265 | 1422 | 1422 | 1445 | 525 | 628 | |
以上為ASME B16.5標準法蘭連接固定球球閥尺寸。如需其他尺寸，請來電咨詢！ | |||||||
高壓鍛鋼球閥結構圖
如果你需訂購我廠鍛鋼球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、介質溫度，操作方式，是否帶附件等，本產品密封面材料可根據使用介質和工作溫度的不同需求有軟密封和硬密封等可供選擇。
